Карта рукавов горной техники: как собрать данные по линиям SAE 100 R12, R13 и R17
2026-08-15
Карта рукавов — это рабочая запись по рукавным линиям конкретной машины: где проходит линия, какая маркировка читается, какие соединения установлены и какие документы нужны для проверки.
Для горной и карьерной техники такая карта помогает подготовить технический запрос по линиям, где встречаются обозначения SAE 100 R12, R13 или R17, не превращая название серии в неподтверждённое обещание совместимости.
Чем карта отличается от списка закупки
Какие поля включить в карту рукавов
Как работать с обозначениями SAE 100 R12, R13 и R17
Как фотографировать линию для последующей сверки
Проверка соединений и ориентации
Чем карта отличается от списка закупки
Список закупки обычно содержит количество и краткое наименование. Карта рукавов фиксирует источник каждого значения и сохраняет связь позиции с конкретным местом на машине.
Она не является каталогом производителя, сертификатом или разрешением на замену. Её используют как промежуточный документ между осмотром оборудования, руководством машины и проверкой доступной карточки изделия.
Одинаковый наружный вид не подтверждает одинаковую конструкцию, рабочее давление, температуру, среду, фитинги или допустимую трассу.
Какие поля включить в карту рукавов
Для каждой линии используйте одинаковый набор полей. Неизвестное значение лучше отметить как «требует проверки», чем заменить предположением.
| Поле карты | Что записать | Источник |
|---|---|---|
| Машина и узел | Идентификатор оборудования и место линии | Документация машины |
| Трасса | Общий вид, крепления, защита и соседние детали | Фотографии на машине |
| Маркировка | Полная читаемая строка без догадок | Фото поверхности рукава |
| Концы A и B | Форма, ориентация и подтверждённые измерения | Фото и принятая процедура измерения |
| Длина и положение | Метод измерения и состояние линии | Запись ответственного специалиста |
| Условия работы | Только подтверждённые режимы и среда | Руководство машины |
| Статус | Подтверждено / требует проверки / не установлено | Результат технической сверки |
Как работать с обозначениями SAE 100 R12, R13 и R17
Если одно из обозначений читается на рукаве, его следует перенести в карту буквально и приложить фотографию. Нельзя автоматически заменять R12 на R13 или R17, выбирать серию по внешнему диаметру либо считать надпись доказательством сторонней сертификации.
Обозначение серии — один из входных параметров, который сверяют вместе с документацией машины, конструкцией линии и данными конкретной позиции.
Для предварительного знакомства можно открыть существующий материал о SAE 100 R12, R13 и R17. Перед реальным подбором любые значения необходимо повторно проверить по актуальной карточке изделия и официальной документации оборудования.

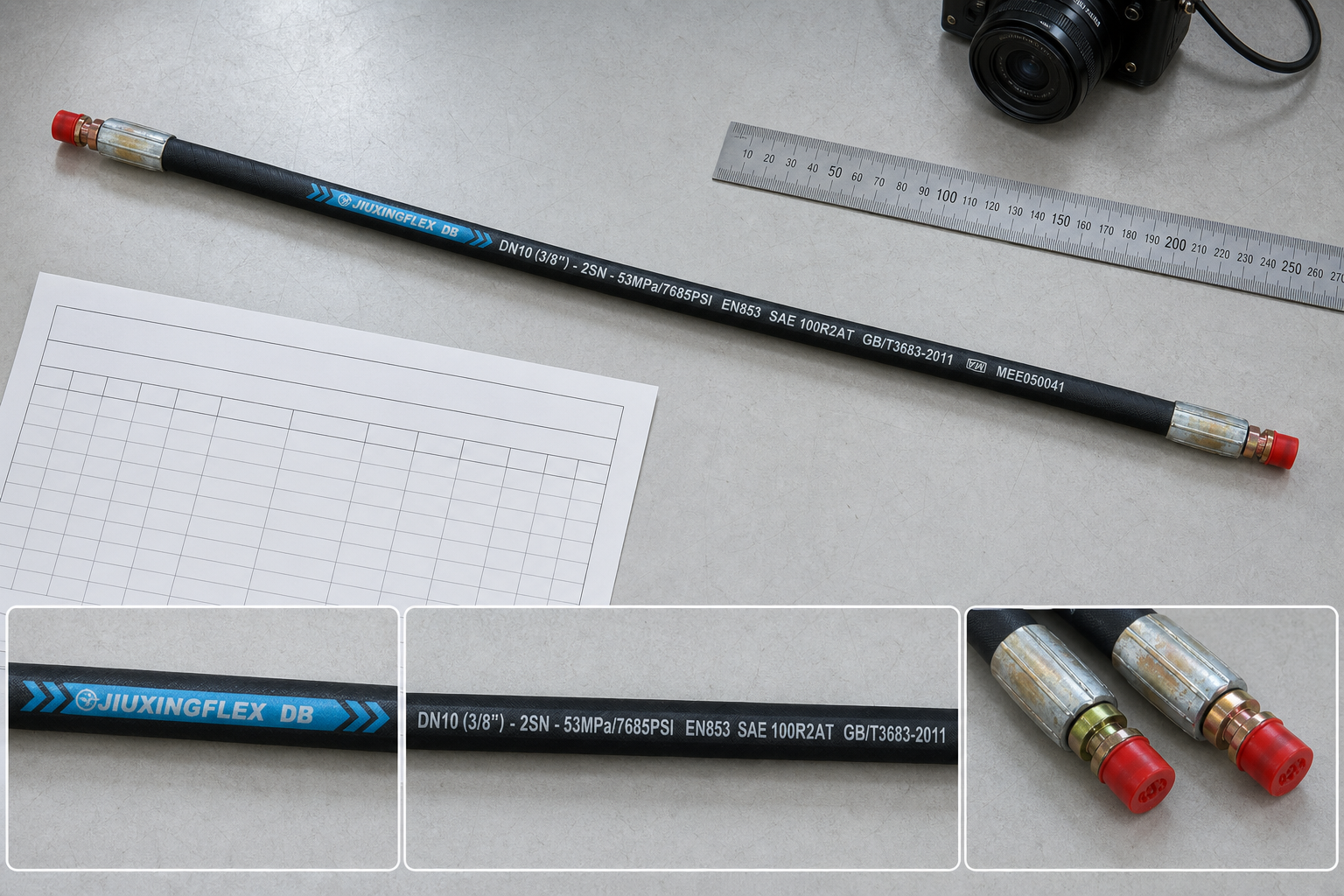

Как фотографировать линию для последующей сверки
**Снимите общий вид.** В кадре должны быть оба конца линии, крепления, защита и соседние детали.
**Сделайте отдельный кадр маркировки.** Камера располагается параллельно поверхности, а нечитаемые символы не восстанавливаются по догадке.
**Зафиксируйте оба соединения.** Концам присваивают обозначения A и B, чтобы не перепутать их характеристики и ориентацию.
**Не раскрывайте закрытые данные.** Не снимайте заказы, цены, данные клиента, экраны с паролями или внутренние настройки.
**Соблюдайте безопасность.** Не разбирайте находящуюся под давлением систему ради получения кадра.
Проверка соединений и ориентации
Ошибки в карте часто появляются, когда два конца описывают одной строкой или не фиксируют их взаимную ориентацию. Поэтому каждому концу сохраняют собственный набор фотографий и измерений.
Визуально похожие резьбы и уплотнения не следует считать одинаковыми без проверки. Для навигации по доступным группам можно открыть раздел фитингов, но окончательное обозначение должно опираться на документацию и измерение.
Как использовать карту при запросе поставщику
В запрос передают только проверенные поля и отдельно перечисляют пробелы. Хорошая формулировка не скрывает неопределённость: «маркировка читается частично», «тип соединения требует проверки», «режим взят из руководства машины» или «параметр не установлен».
Такой подход позволяет запросить недостающие материалы до предложения конкретной позиции. Раздел высоконапорных рукавов можно использовать для дальнейшей навигации, но наличие раздела не подтверждает наличие на складе, применимость или характеристики конкретного изделия.
Итог
Карта рукавов создаёт проверяемую связь между машиной, фотографиями, маркировкой и документами. Для линий с обозначениями SAE 100 R12, R13 и R17 она помогает избежать подбора по одному слову или внешнему сходству.
До заказа каждая позиция должна пройти отдельную техническую сверку, а неизвестные значения должны оставаться явно отмеченными.
Частые вопросы
**Является ли карта рукавов техническим паспортом изделия?**
Нет. Это внутренняя рабочая запись для сбора данных. Параметры подтверждаются отдельной документацией конкретного изделия и машины.
**Можно ли выбрать R12, R13 или R17 только по наружному виду?**
Нет. Внешнее сходство не подтверждает серию, конструкцию, рабочие параметры или взаимозаменяемость.
**Что записывать, если маркировка стёрта?**
Отметьте значение как неустановленное, сохраните фотографии и запросите дальнейшую техническую проверку. Не восстанавливайте обозначение по памяти или похожему рукаву.
