Перед заменой РВД на буровых установках: Как создать карту данных линии

Гидравлические шланги на буровой установке не являются изолированными деталями. Вместе с насосом, клапанной группой, приводом, фиксирующими хомутами и механизмами действия он образует определенную схему. При необходимости замены шланга, если в информации о закупке имеется только фотография снятого шланга, техническим специалистам будет сложно восстановить направление установки, и они не смогут судить о том, соответствует ли существующая запись правильному положению.

Целью создания карты данных линии является преобразование «этого шланга» в отслеживаемую информацию об оборудовании. Карта данных не заменяет инженерный отбор, но обеспечивает последовательную основу для проверки закупками, обслуживанием и поставщиками.

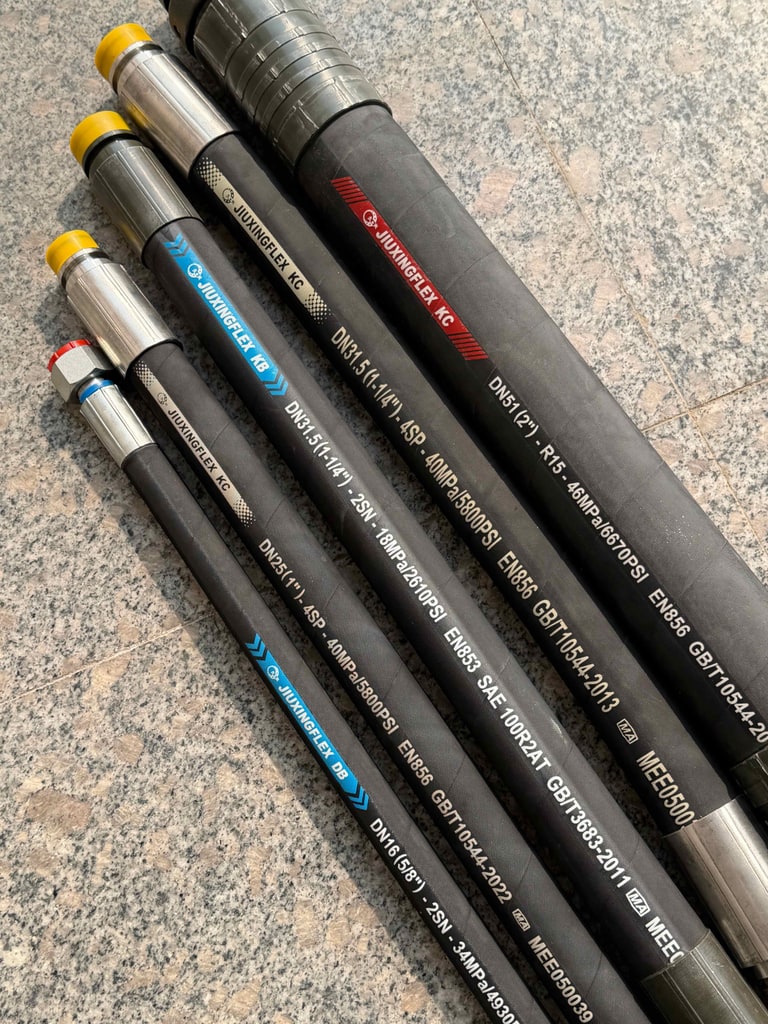

Описание изображения: Фактический узел гидравлического шланга Jiuxing. Изображения используются для демонстрации внешнего вида узла и соединительных концов и не отображают монтаж буровой установки на месте или конкретных корпусов оборудования.

## Часть 1: Устройства и местоположения

В карточке данных сначала должно быть указано название оборудования, внутренний номер актива, модель, узел, в котором расположена линия, и дата замены. Если часть оборудования имеет левую и правую симметрию или несколько одинаковых линий, следует добавить информацию о расположении, например левую/правую, переднюю/заднюю или номер порта клапана. Часто используемые имена на сайте можно сохранить, но их следует сопоставлять с официальным номером компании, чтобы разные команды не использовали разные имена.

## Часть 2: Указания по установке

Когда оборудование выключено, разгерметизировано и в соответствии с корпоративными процедурами безопасности, сфотографируйте весь путь шланга от конца А до конца Б. На фотографиях следует постараться включить удерживающие зажимы, оболочки, места пересечения и прилегающие движущиеся части. Если линия будет перемещаться вместе с буровой стрелой или рабочим устройством, лицо, отвечающее за оборудование, должно определить статическое положение, которое можно безопасно зафиксировать, и объяснить состояние оборудования, соответствующее фотографии.

## Часть 3: Информация о подключении на обоих концах

Стороны А и Б нужно фотографировать отдельно, а не одну из них. Записи включают видимые формы соединений, ориентацию концов, смежные интерфейсы, пространство для установки и измеряемые размеры. Резьбы, формы уплотнений и стандарты соединений следует проверять с помощью измерительных инструментов, чертежей или подтвержденных данных оборудования, выводы нельзя делать невооруженным глазом или с помощью аналогичных деталей.

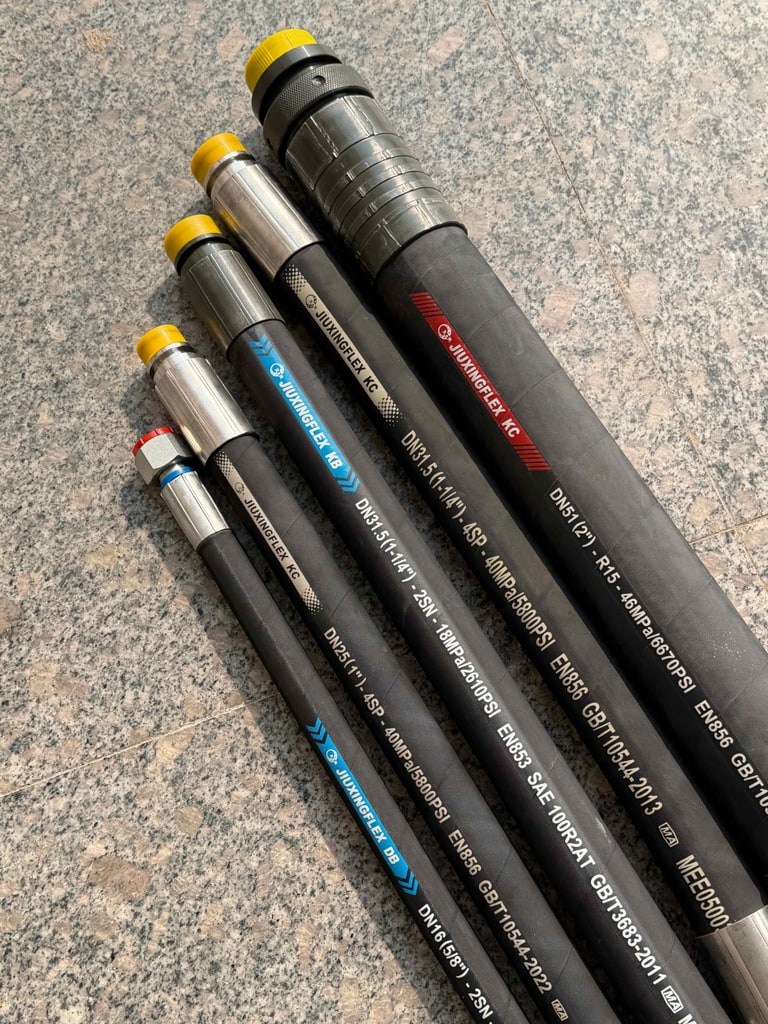

Подпись к изображению: Гидравлические шланги в сборе с различной формой концов. Он используется для обозначения того, что оба конца следует записывать отдельно; конкретное название и размер соединения все еще требуют технической проверки.

## Часть 4: Идентификация тела трубы и информация о рабочем состоянии

Весь видимый основной текст должен быть сфотографирован и расшифрован как есть, с указанием того, какие символы читаемы, а какие не могут быть подтверждены. Если в информации присутствуют логотипы SAE, EN или других стандартов, ее следует рассматривать как информацию о продукте, требующую проверки, и ее нельзя напрямую записать как сертификацию третьей стороны.

Рабочее давление, температуру, среду и частоту воздействия оборудования следует узнавать из руководств по оборудованию, гидравлических схем, записей о техническом обслуживании или утвержденной технической информации. Если эти данные временно отсутствуют, их следует указать в качестве элементов, подлежащих заполнению в карточке данных, а не заполнять пробелы очками опыта.

## Часть 5: Засыпка после замены

После установки нового шланга в одну карту данных следует добавить идентификацию фактических частей установки, записи длины, фотографии обоих концов, направление установки и соответствующие документы на закупку. Информация о старых и новых деталях должна соответствовать друг другу, а также должны быть указаны причины и подтверждения любых изменений.

Ценность линейных карточек данных заключается в непрерывном накоплении. В первой записи все еще могут отсутствовать элементы, но пока информация из четкого источника заполняется для каждой замены, управление шлангами буровой установки может постепенно перейти от «поиска аналогичных деталей из старых деталей» к файлам оборудования, которые можно запрашивать и просматривать.
