Соединительные концы шлангов большого диаметра часто имеют больший размер и могут быть окружены фланцами, хомутами, переходниками, уплотнениями и неподвижными конструкциями. Если вы сфотографируете только конец крупным планом, легко потерять связь; если вы сфотографируете только всю деталь, уплотнительную поверхность и опознавательные знаки невозможно будет четко рассмотреть. Организация фотографий в «фотокарту» в фиксированном порядке может сделать удаленную техническую связь более эффективной.
Суть фотокарты заключается не в том, чтобы сделать как можно больше фотографий, а в том, чтобы каждая фотография имела четкую цель и ее можно было шаг за шагом проследить от общего положения до локальных деталей.

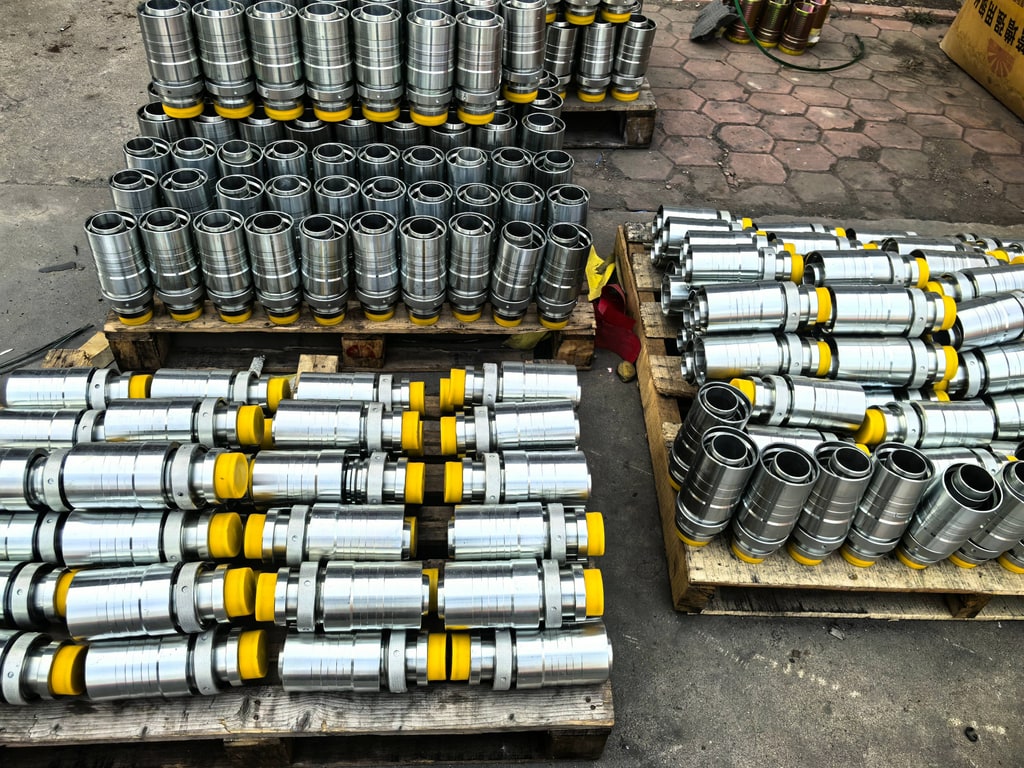

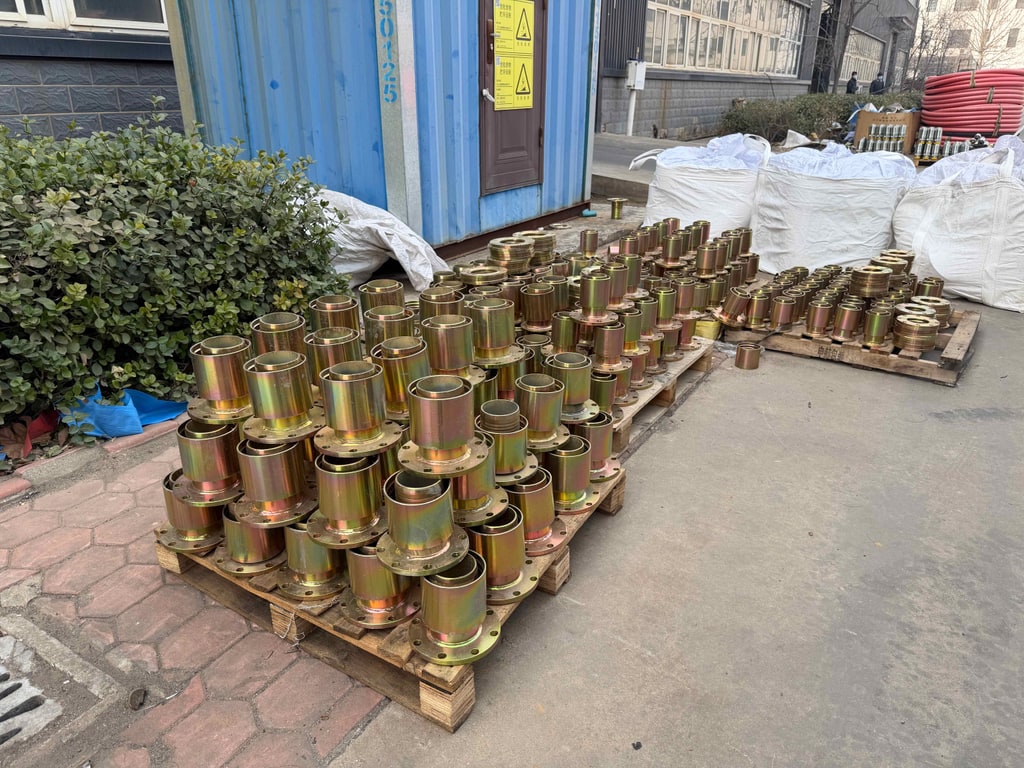

Описание изображения: Соединители большого диаметра Jiuxing находятся на складе. На изображениях показан только внешний вид и расположение соединителей, а не конкретные стандарты фланцев, размеры или проекты клиентов.
## Первое изображение: Панорамный вид линий и соединений
Панорамная фотография должна показывать, где на оборудовании или трубопроводе расположены концы соединений, а также, по возможности, включать ход шлангов, точки опоры и прилегающие компоненты. Карточки с номерами строк выводятся на экран для облегчения переписки с заказами на ТО и другими фотографиями. Если условия съемки не позволяют показать полный вид оборудования, следует добавить схематическое изображение места его расположения.
## Второе изображение: связь соединения на стороне A
При фотографировании конца А следует учитывать концы шлангов, соединения, крепежные конструкции и соединения со стороны оборудования. Вы можете взять один комплект до и после разборки, но при этом обязательно должен быть отмечен статус съемки. Любой размер или название стандарта следует вводить после последующих измерений и проверки данных, и их не следует оценивать непосредственно по внешнему виду.
## Третье изображение: связь со стороны B.
На стороне B используется тот же угол съемки и метод наименования, что и на стороне A. Единый метод упрощает сравнение различий между двумя сторонами, а также снижает риск получения неузнаваемых фотографий после их искажения в чате или электронных письмах.

Описание изображения: Различные типы шланговых соединителей и сборок в реальном виде. Он используется для иллюстрации того, что соединения и взаимосвязи сборки следует записывать отдельно; модель и размер должны быть дополнительно проверены.
## Четвертое изображение: уплотнительная поверхность и измеряемые детали.
После разборки сфотографируйте переднюю и боковые стороны конца, когда уплотнительная поверхность чистая и не будет повреждена. Положение и единица контакта измерительного инструмента должны быть четко указаны на фотографиях измерений. Являются ли такие детали, как уплотнения, отверстия для болтов и пазы критически важными размерами, должно определяться лицом, ответственным за техническую проверку.
## Пятое изображение: идентификация корпуса трубки и деталей.
При фотографировании основного текста, гравировок разъемов, этикеток и информации об упаковке важно иметь вид крупным планом, сохраняя при этом контекст, к какому шлангу они принадлежат. Не перезаписывайте непонятные символы; подобные разъемы нельзя объединить в одну модель только потому, что они имеют одинаковый внешний вид.
## Перестроить порядок фотографий, используя имена файлов
Рекомендуется использовать имя файла «Номер оборудования – Номер строки – Конец A/B – Содержание съемки – Дата». Сохраните краткий список с описанием каждой фотографии, указанием человека, который ее сделал, источника информации и вопросов, на которые нужно ответить. Таким образом, даже если технического специалиста нет на месте, он может, следуя карте, шаг за шагом понять структуру подключения.
Фотокарты могут только помочь сохранить и передать факты, но не могут сами по себе доказать пригодность продукта. Окончательный выбор еще предстоит сделать на основе технической документации на оборудование, среды, давления, температуры, условий движения и соответствующей информации о продукте.
