EN 857:2026: что проверить в спецификации компактного гидравлического рукава

Компактный рукав EN 857 нельзя выбирать только по надписи на старой линии или по похожему наружному диаметру. В 2026 году опубликована новая редакция EN 857:2026, заменившая редакцию 2015 года. Для закупщика и сервисной службы это повод сверить полный набор исходных данных: тип рукава, номинальный проход, рабочую среду, температуру, параметры системы, фитинги и документы на конкретную сборку.

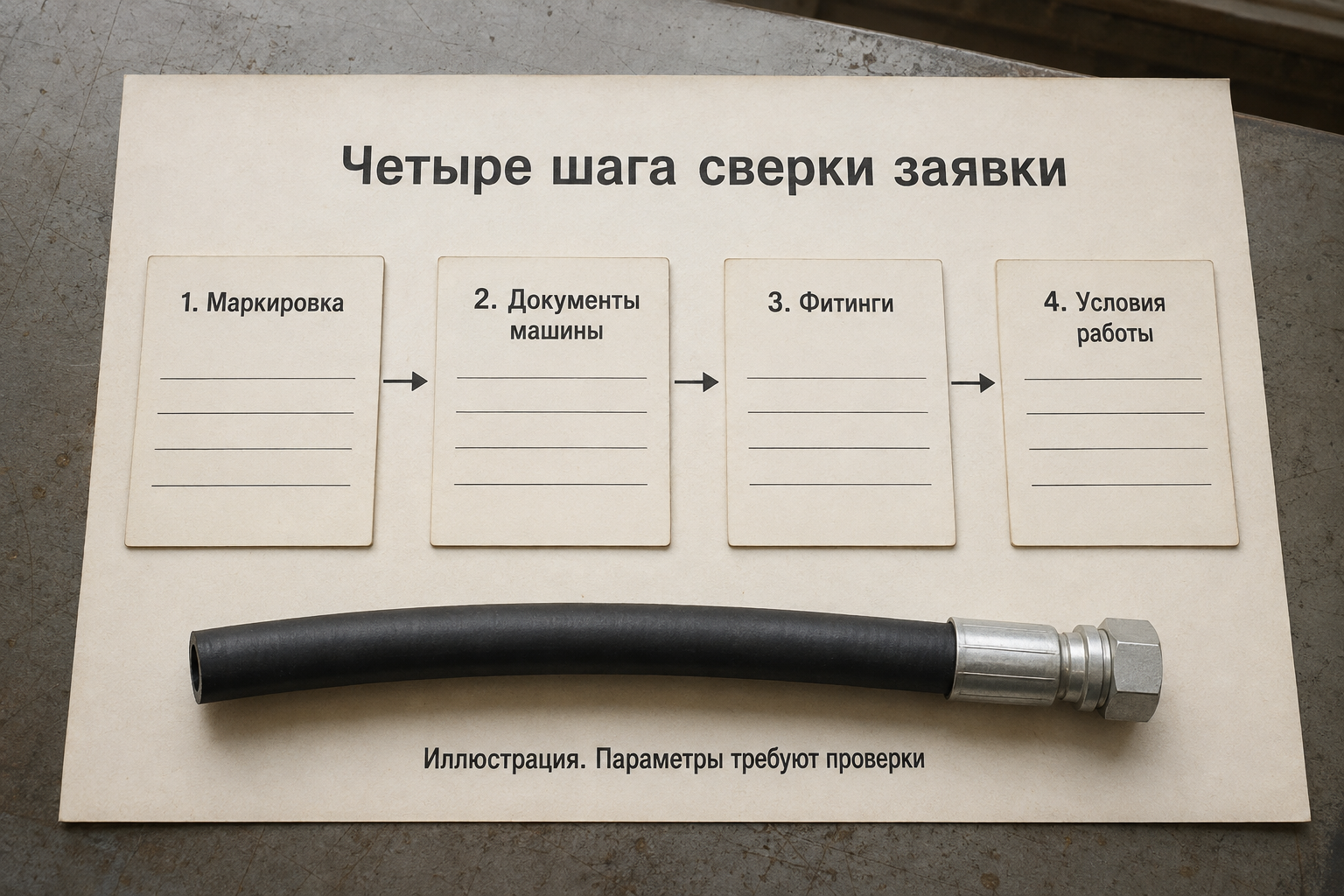

На сайте TheJiuxing.com перед фиксацией исходных данных удобно использовать карту сверки маркировки перед заявкой на РВД: она помогает отделить читаемые данные от предположений.

Что подтверждено о редакции EN 857:2026

В каталоге национального органа по стандартизации NBN документ EN 857:2026 имеет статус Active и дату публикации 22 апреля 2026 года. В описании указаны два типа компактных гидравлических рукавов с проволочной оплёткой — 1SC и 2SC — с номинальным проходом от 6 до 76 мм. Немецкая редакция DIN EN 857:2026-08 опубликована в августе 2026 года и заменила предыдущую DIN EN 857:2016-09.

Стандарт устанавливает требования к рукавам и рукавным сборкам, но не содержит требований к концевым фитингам. Поэтому одна маркировка «EN 857» не подтверждает совместимость конкретного рукава, гильзы и фитинга. Также упоминание стандарта нельзя превращать в заявление о сторонней сертификации продукции Jiuxing.

Какие данные собрать до запроса поставщику

1. Полная маркировка. Сфотографируйте читаемый участок без восстановления стёртых символов по памяти. Отдельно запишите обозначение типа, проход и другие видимые данные.
2. Место установки. Укажите машину, узел и номер линии по гидросхеме. Фото общего вида должно показывать трассу, а не только демонтированный образец.
3. Давление системы. Рабочее и максимальное давление берут из актуальной документации оборудования. Нельзя переносить значение с соседнего типоразмера или похожего рукава.
4. Рабочая жидкость и температура. Нужны точное обозначение жидкости, рабочий температурный диапазон и внешние условия. Совместимость проверяют по документации конкретной позиции.
5. Оба соединения. Зафиксируйте тип, размер, угол, ориентацию и способ уплотнения каждого конца. Внешне похожие соединения могут быть невзаимозаменяемыми.
6. Движение и прокладка. Для стрелы, шарнира или другого подвижного узла приложите фото в крайних положениях и отметьте зоны изгиба, трения и крепления.

Если при осмотре обнаружены трещины, истирание, деформация или следы утечки, дополнительно сверьте видимые признаки и причины отказа гидравлического рукава. Фотография фиксирует наблюдение, но не подтверждает остаточный ресурс или пригодность линии к эксплуатации.

Что стандарт говорит о рабочей среде

В публичном описании EN 857:2026 перечислены гидравлические жидкости по ISO 6743-4, водосодержащие жидкости и вода с разными температурными границами. Там же указаны исключения, включая огнестойкие жидкости категории HFD, жидкости на основе касторового масла и фосфатных эфиров. Эти сведения описывают область документа, но не доказывают применимость любого конкретного изделия.

Если точная жидкость неизвестна, в заявке следует написать «требуется уточнение», а не выбирать рукав по общему слову «масло». Для нефтегазовых и подземных горных задач необходима отдельная проверка применимости и документов: EN 857:2026 прямо отмечает, что требования к гидравлическим рукавам для подземных горных работ рассматриваются в других документах.

Почему необходимо отдельно проверить фитинги

Работоспособность линии зависит от всей сборки. SAE J516 указывает, что номинальное рабочее давление сборки из фитингов SAE J516 и рукава SAE J517 не должно превышать меньшее из двух номинальных значений. Практический вывод прост: более высокий класс рукава не повышает допустимое давление фитинга и не компенсирует неподтверждённый обжим.

При сравнении многоспиральных конструкций используйте обзор различий между рукавами SAE 100 R12, R13 и R17, но не рассматривайте совпадение серии как доказательство взаимозаменяемости.

До изготовления сборки запросите подтверждение совместимости рукава, фитинга, гильзы и технологии обжима. Размер обжима, рабочее давление и другие параметры должны относиться к конкретной позиции, а не к визуально похожему изделию.

Короткий чек-лист перед заказом

• маркировка переписана дословно и приложена фотография;
• тип 1SC или 2SC не назначен по внешнему виду;
• проход и давление сверены с документацией машины;
• жидкость и температура названы точно;
• оба фитинга и уплотнения идентифицированы;
• трасса проверена в рабочих положениях;
• данные конкретной позиции подтверждены технической карточкой.

Итог

Редакция EN 857:2026 — это основание обновить внутреннюю форму заявки и проверить используемые ссылки на стандарт. Решение по конкретному рукаву принимают только после сверки машины, жидкости, давления, фитингов и технической карточки изделия. Название стандарта на оболочке — начало проверки, а не готовое заключение.
