Рукава для лесной техники: карта трассы на подвижной стреле
2026-09-17
Зачем нужна карта трассы
Рукава для лесной техники работают на машинах с подвижными узлами, поэтому для технической проверки недостаточно назвать только модель техники или показать один общий снимок. Карта трассы связывает конкретную линию с её местом установки, видимой маркировкой, обоими присоединениями и фотографиями положения узла.
Такая запись не определяет ресурс рукава и не подтверждает, что другой рукав подойдёт на замену. Её задача проще: передать механику, закупщику и техническому специалисту одни и те же исходные данные без догадок. Окончательное решение по конкретной сборке принимают после сверки с документацией машины и карточкой выбранного изделия.
Для рукавов для лесной техники особенно полезно фотографировать линию до демонтажа. После снятия часто теряется информация о том, где проходил рукав и как были ориентированы его концы.
Четыре части записи по каждой линии
1. Узел и назначение линии. Запишите внутренний номер машины, название узла и понятное описание места установки. Если на машине несколько похожих линий, добавьте условный номер из внутреннего журнала.
2. Трасса и положения узла. Сделайте общий снимок линии и отдельные кадры участков, где она проходит рядом с подвижными деталями, защитой или креплениями. Укажите положение стрелы или другого узла на фотографии. Не перемещайте машину и не разбирайте соединения ради съёмки: действуйте только по безопасной процедуре предприятия.

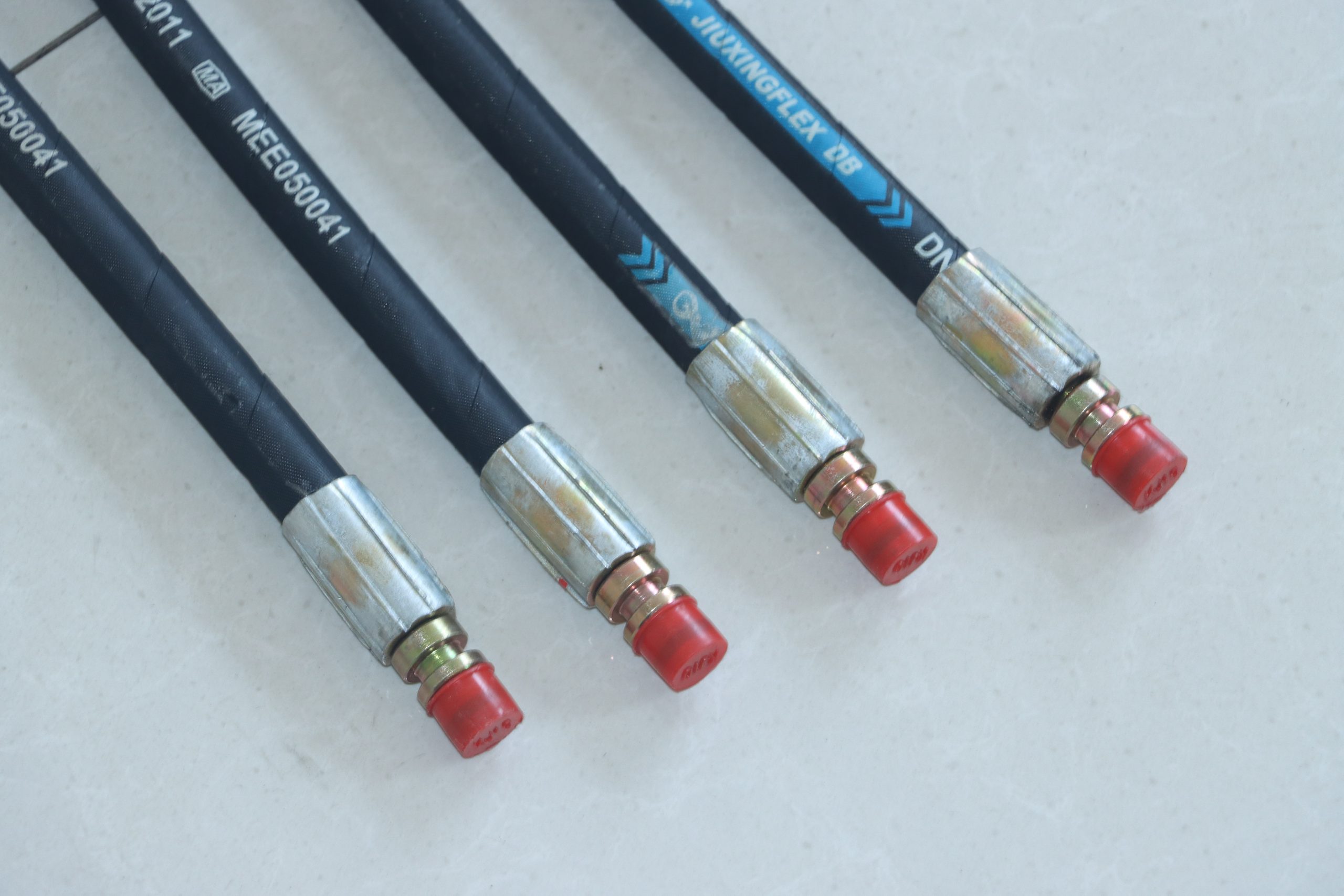

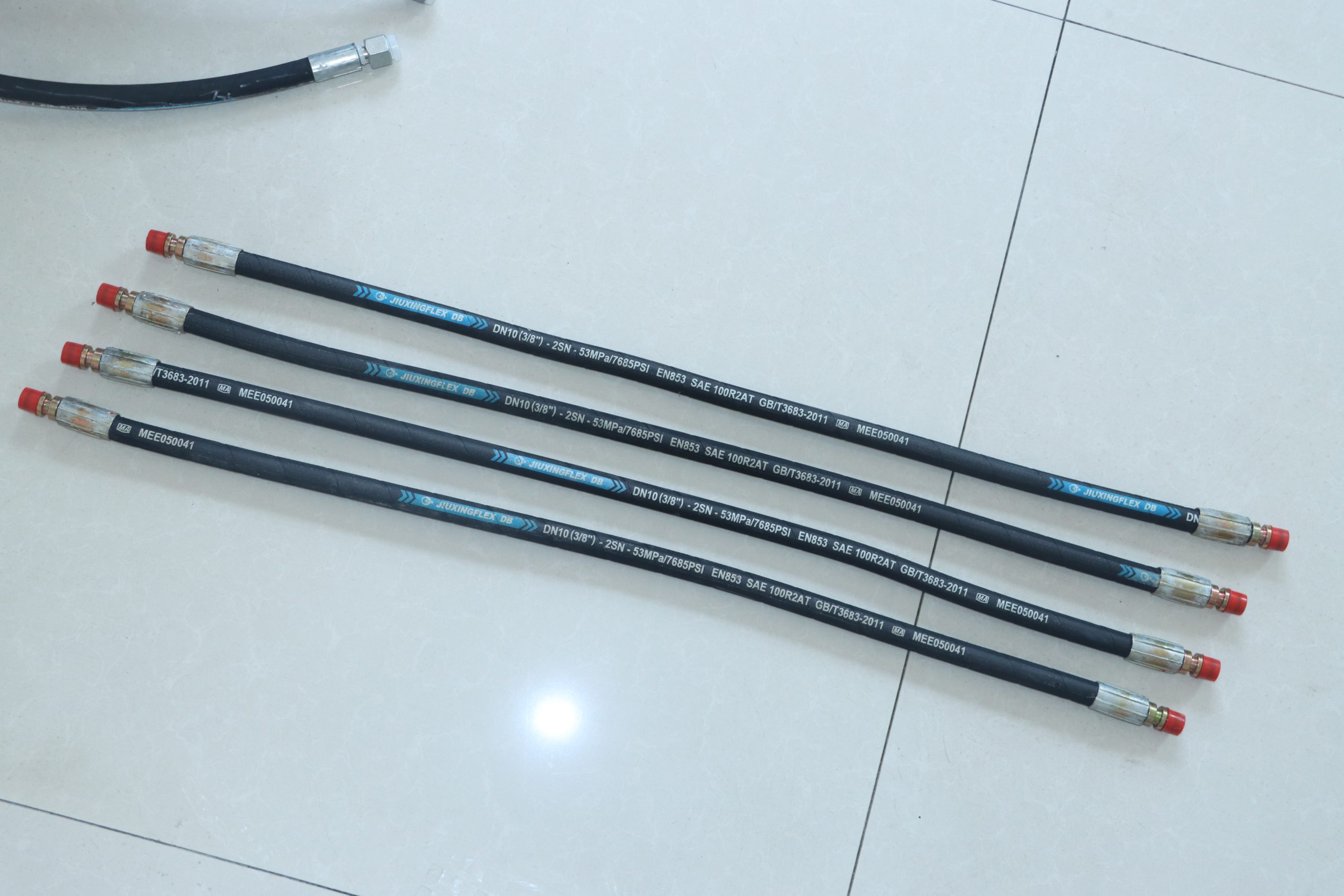

3. Маркировка и оба конца сборки. Перепишите видимую строку без исправлений, снимите крупно маркировку и каждое присоединение. Неразборчивый знак лучше пометить вопросом, чем восстановить по памяти. Обозначения SAE или EN передают дословно; они не являются сертификатом конкретной сборки и не доказывают взаимозаменяемость.
4. Открытые вопросы. В конце записи отдельно укажите, чего не хватает для проверки: данных о рабочей среде, размеров, документации машины, карточки изделия или подтверждения специалиста. Это не формальность, а способ не превратить предположение в параметр заказа.
Как передать запись на техническую проверку
Перед заменой соберите карту трассы, фотографии, текст маркировки и данные документации в один пакет. Если поставщик предлагает альтернативу, попросите отделить подтверждённые сведения от пунктов, которые ещё требуют проверки. Не переносите давление, температуру, конструкцию или область применения с внешне похожей позиции.
Практика работы с рукавными сборками включает выбор, прокладку, установку, замену и обслуживание, однако этот материал не заменяет требования изготовителя машины, процедуру безопасности предприятия или технический анализ конкретной линии. Для лесной техники не заявляется применимость какого-либо изделия Jiuxing без проверки соответствующей карточки и условий работы.
Хорошая карта трассы оставляет проверяемый след: что было видно на машине, какие сведения подтверждены документами и что ещё предстоит уточнить. Это помогает сохранить контекст при передаче смены, подготовке заявки или планировании работ.
